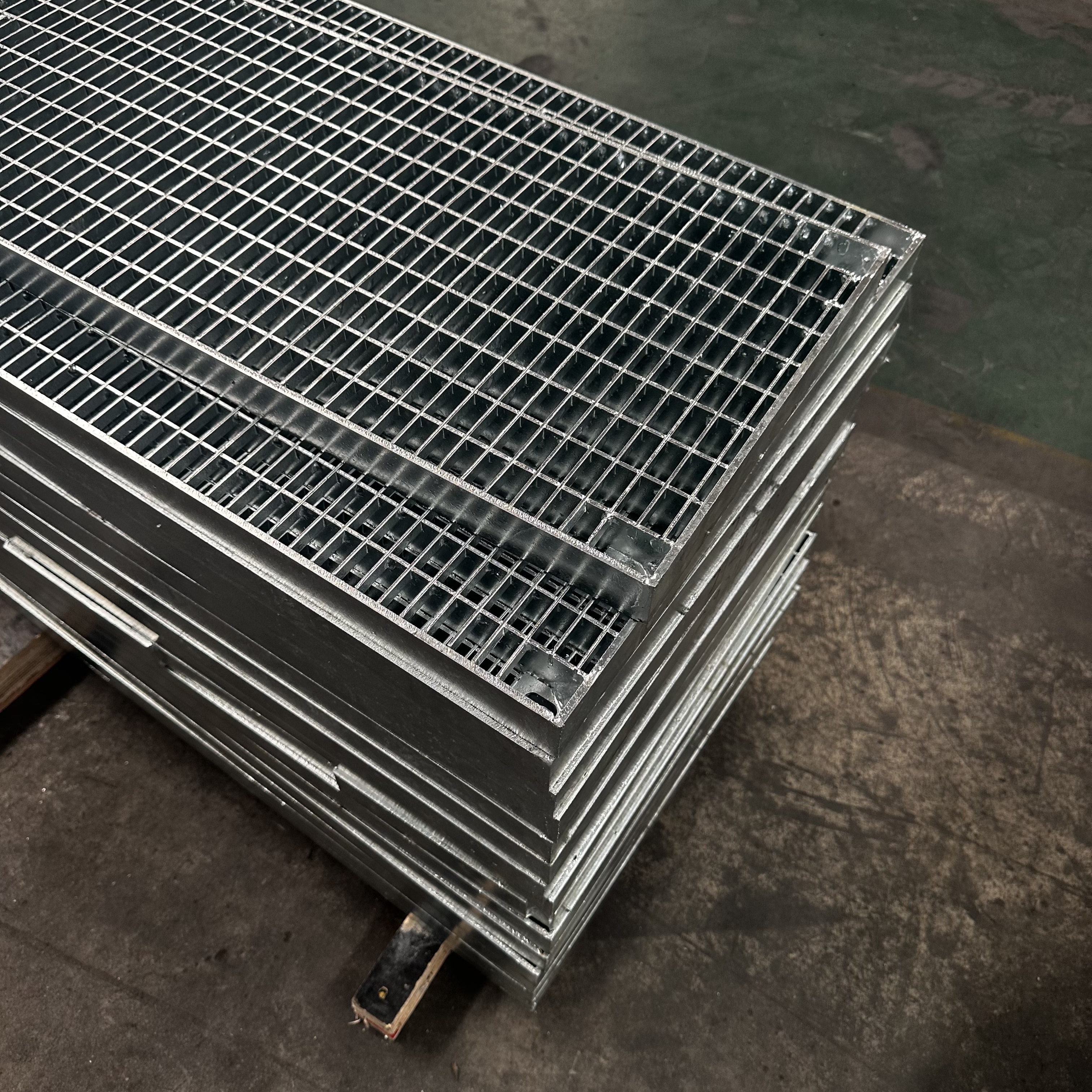

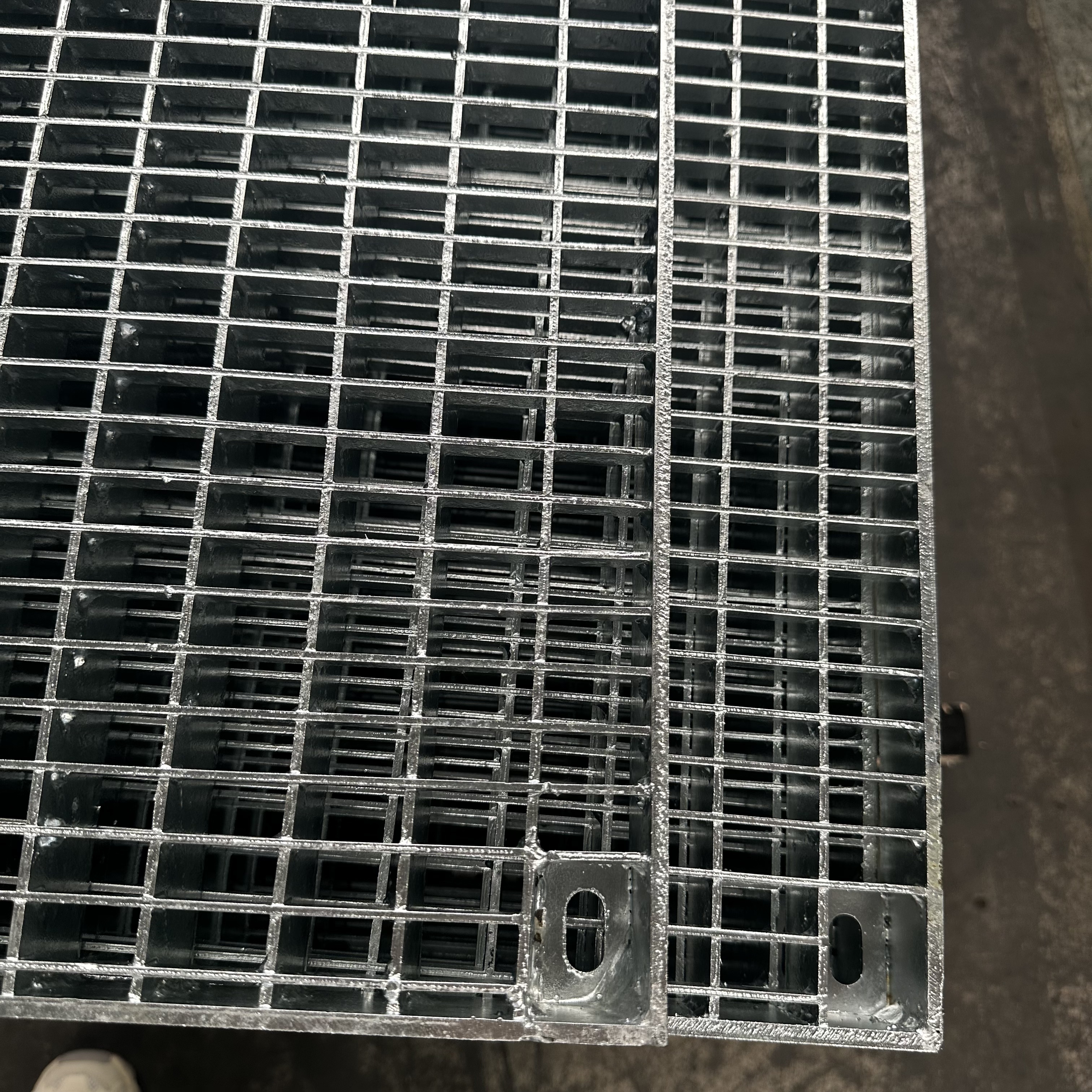

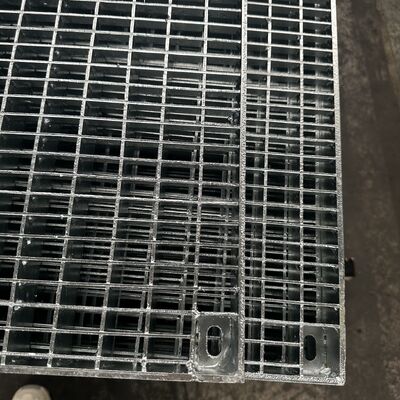

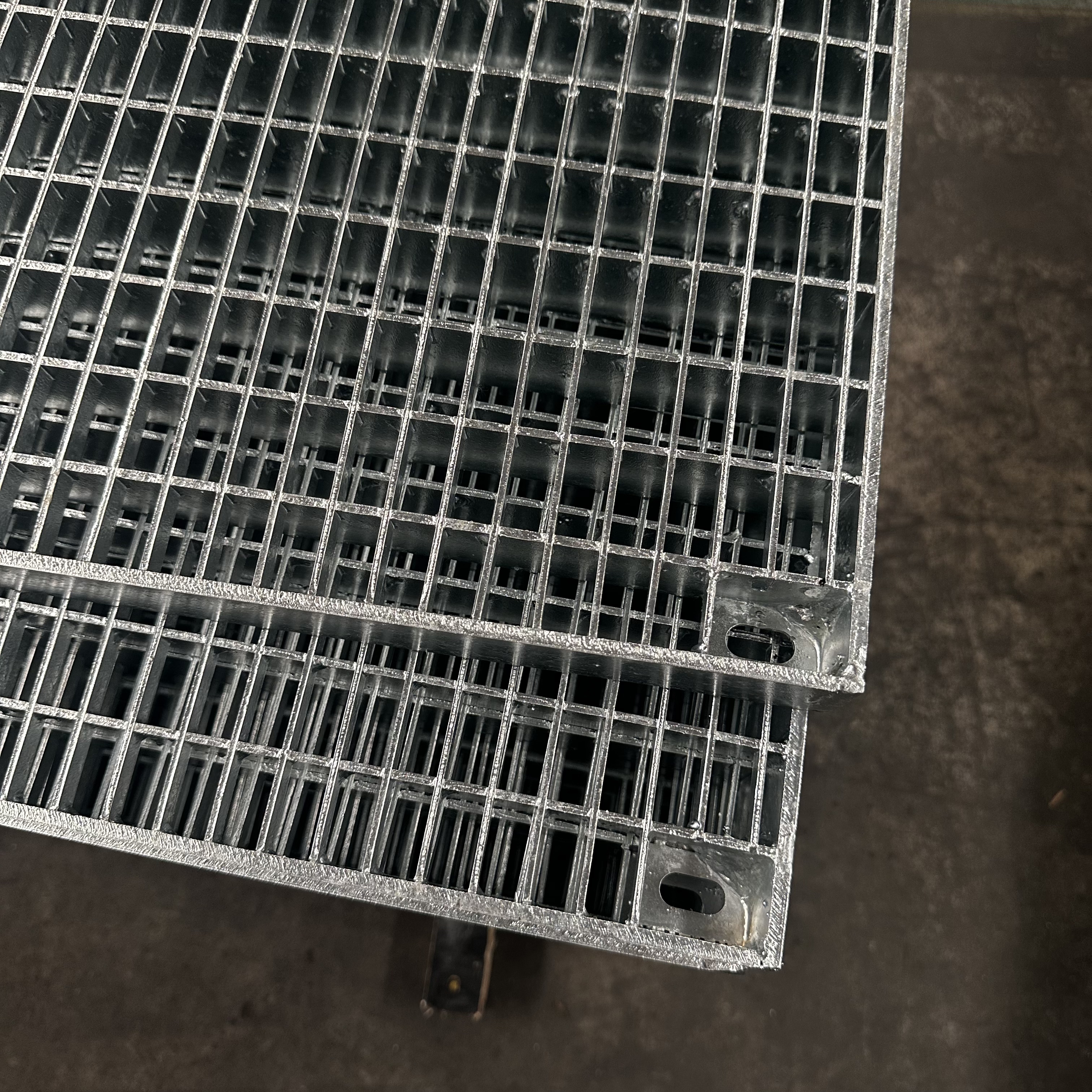

मानक दूरी और भार असर के साथ औद्योगिक इस्पात ग्रिटिंग

1. विनिर्देश

• भार वहन बार विनिर्देश: सामान्य आकारों में 20×3 मिमी, 25×3 मिमी, 30×3 मिमी, 32×5 मिमी, 40×5 मिमी, 50×5 मिमी, आदि (मोटाई × चौड़ाई) शामिल हैं। भार वहन बार के बीच की रिक्ति आमतौर पर 20 मिमी से 100 मिमी तक होती है, जिसमें 30 मिमी और 40 मिमी सामान्य-उद्देश्य उपयोग के लिए उद्योग मानक हैं।
• क्रॉस बार विनिर्देश: मुड़ी हुई चौकोर स्टील पसंदीदा क्रॉस बार सामग्री है, जो 6×6 मिमी, 8×8 मिमी और 10×10 मिमी जैसे आकारों में उपलब्ध है। क्रॉस बार रिक्ति 50 मिमी से 200 मिमी तक भिन्न होती है, जिसमें 100 मिमी रिक्ति अधिकांश फर्श और मंच अनुप्रयोगों के लिए भार क्षमता और लागत-प्रभावशीलता को संतुलित करती है।
• शीट का आकार: मानक पैनल 1 मीटर से 1.2 मीटर चौड़ाई और 2 मीटर से 6 मीटर लंबाई तक होते हैं, लेकिन कस्टम आयाम (जैसे, बड़े पैमाने पर प्लेटफार्मों के लिए चौड़े पैनल या सीढ़ी के चरणों के लिए छोटी लंबाई) परियोजना ब्लूप्रिंट से मेल खाने के लिए आसानी से उपलब्ध हैं।

2. सामग्री

• कार्बन स्टील: Q235 या Q355 स्टील से बना, कार्बन स्टील ग्रेटिंग सबसे किफायती विकल्प है, जो उत्कृष्ट यांत्रिक शक्ति प्रदान करता है। इसे जंग का विरोध करने के लिए सतह उपचार (जैसे, गैल्वनाइजेशन) की आवश्यकता होती है और यह गोदामों और इनडोर प्लेटफार्मों जैसे इनडोर, शुष्क या कम आर्द्रता वाले वातावरण के लिए आदर्श है।
• स्टेनलेस स्टील: ग्रेड 304, 316 और 316L में उपलब्ध, स्टेनलेस स्टील ग्रेटिंग जंग प्रतिरोध में उत्कृष्ट है। 304 ग्रेड बाहरी या हल्के रासायनिक वातावरण के लिए एकदम सही है, जबकि 316/316L ग्रेड खारे पानी, एसिड और कठोर रसायनों का सामना करते हैं - जिससे वे समुद्री सुविधाओं, खाद्य प्रसंस्करण संयंत्रों और रासायनिक कारखानों के लिए आवश्यक हो जाते हैं।
• एल्यूमीनियम मिश्र धातु: हल्का (स्टील के वजन का लगभग एक तिहाई) और स्वाभाविक रूप से जंग प्रतिरोधी, एल्यूमीनियम मिश्र धातु ग्रेटिंग वजन-संवेदनशील परियोजनाओं जैसे एयरोस्पेस सुविधाओं, पैदल यात्री पुलों और तटीय संरचनाओं के लिए उपयुक्त है जहां कम भार महत्वपूर्ण है।

3. रंग विकल्प

• हॉट-डिप गैल्वेनाइज्ड (HDG): सबसे लोकप्रिय उपचार, जो 85μm से अधिक की जिंक कोटिंग मोटाई के साथ एक चांदी-ग्रे फिनिश प्रदान करता है। यह लंबे समय तक चलने वाला जंग प्रतिरोध (बाहरी वातावरण में 15-20 साल) प्रदान करता है और औद्योगिक संयंत्रों, पुलों और नगरपालिका बुनियादी ढांचे में व्यापक रूप से उपयोग किया जाता है।
• पाउडर कोटिंग: पहनने-प्रतिरोधी, यूवी-सुरक्षात्मक फिनिश के साथ अनुकूलन योग्य रंग (लाल, नीला, हरा, पीला, ग्रे, आदि) प्रदान करता है। वाणिज्यिक भवनों, पार्कों और सजावटी अनुप्रयोगों के लिए आदर्श जहां दृश्य अपील मायने रखती है।
• पेंटिंग: लचीला रंग मिलान प्रदान करता है लेकिन गैल्वनाइजेशन या पाउडर कोटिंग की तुलना में कम स्थायित्व। इनडोर, कम-पहनने वाले स्थानों के लिए उपयुक्त जहां रंग समन्वय प्राथमिकता है।
• स्टेनलेस स्टील प्राकृतिक फिनिश: एक चिकना, धात्विक चांदी की उपस्थिति जिसमें अंतर्निहित जंग प्रतिरोध होता है, किसी अतिरिक्त कोटिंग की आवश्यकता नहीं होती है - आधुनिक वास्तुशिल्प डिजाइन और स्वच्छ वातावरण के लिए एकदम सही।

4. अनुप्रयोग

• औद्योगिक क्षेत्र: कारखाने के प्लेटफार्म, वॉकवे, सीढ़ी के चरण, मेजेनाइन, कन्वेयर समर्थन और तेल रिग प्लेटफार्म। इसकी उच्च भार वहन क्षमता (हल्के वाहन यातायात के लिए 25 kN/m² तक) और पर्ची-प्रतिरोधी सतह भारी-भरकम सेटिंग्स में कार्यकर्ता सुरक्षा सुनिश्चित करती है।
• बुनियादी ढांचा और नगरपालिका इंजीनियरिंग: पुल डेकिंग, जल निकासी ग्रेट, फुटपाथ ग्रेट, मेट्रो स्टेशन और सीवेज उपचार संयंत्र। ओपन-ग्रिड डिज़ाइन पानी, मलबे और हवा को प्रसारित करने की अनुमति देता है, जिससे संचय को रोका जा सके और रखरखाव कम हो सके।
• वाणिज्यिक और नागरिक भवन: शॉपिंग मॉल एट्रियम, पार्किंग गैरेज, पैदल यात्री पुल, छत की छतें और बालकनी फर्श। यह स्थायित्व को आधुनिक सौंदर्यशास्त्र के साथ जोड़ता है, कार्यक्षमता और डिजाइन अपील दोनों को बढ़ाता है।
• विशेष वातावरण: समुद्री जहाज, अपतटीय प्लेटफार्म (स्टेनलेस स्टील या गैल्वेनाइज्ड), खाद्य प्रसंस्करण संयंत्र (316 स्टेनलेस स्टील), रासायनिक सुविधाएं (जंग प्रतिरोधी सामग्री), और अग्नि पलायन मार्ग (दांतेदार पर्ची-प्रतिरोधी सतहें)।

5. मुख्य पैरामीटर

• भार वहन क्षमता: अधिकतम सुरक्षित भार (kN/m²) या झुकने की ताकत (MPa) द्वारा मापा जाता है। उदाहरण के लिए, 30 मिमी रिक्ति के साथ 30×5 मिमी भार वहन बार 5-10 kN/m² (पैदल यात्री उपयोग) का समर्थन करते हैं, जबकि 40 मिमी रिक्ति के साथ 50×5 मिमी बार 15-25 kN/m² (हल्के वाहन) को संभालते हैं।
• पर्ची प्रतिरोध: दांतेदार भार वहन बार या उभरे हुए पैटर्न गीली सतहों पर 0.5 से अधिक के पर्ची प्रतिरोध गुणांक प्राप्त करते हैं, जो कार्यस्थल सुरक्षा के लिए अंतरराष्ट्रीय मानकों (OSHA, EN 14411) का अनुपालन करते हैं।
• जंग प्रतिरोध: सामग्री और उपचार पर निर्भर करता है - हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील जंग का विरोध करता है, 304 स्टेनलेस स्टील हल्के रसायनों का सामना करता है, और 316/316L खारे पानी और कठोर अभिकर्मकों का विरोध करता है।
• वजन: कार्बन स्टील ग्रेटिंग का वजन 20-50 किग्रा/मी², स्टेनलेस स्टील 25-60 किग्रा/मी², और एल्यूमीनियम मिश्र धातु 8-15 किग्रा/मी² होता है, जो परिवहन, स्थापना और संरचनात्मक भार विचारों को प्रभावित करता है।
• संरचनात्मक अखंडता: वेल्डेड स्टील ग्रेटिंग में 3.6 kN (EN मानक) से अधिक की कतरनी ताकत वाले वेल्ड जोड़ होते हैं, जबकि लॉक ग्रेटिंग में आसान जुदाई और पुन: उपयोग के लिए यांत्रिक लॉकिंग सिस्टम का उपयोग किया जाता है।
